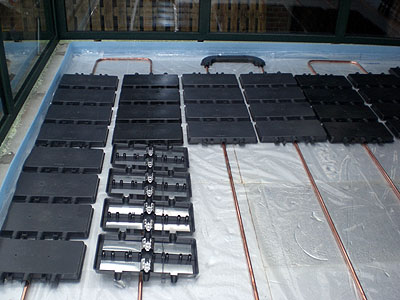

Hier ist zu sehen, wie die hochwertigen Kunststoff-Heizflächenabdeckungen auf das Heizrohr gelegt werden. In diese sind die Aluminium-Wärmeverteiler bereits werksseitig integriert worden. Nachdem die Kunststoff-Heizflächenabdeckung auf das Heizrohr gelegt worden sind, muss man zur Montage nur noch darüber gehen. Dadurch rasten die Aluminium-Wärmeverteiler fest auf dem Heizrohr ein und umgreifen es anschließend auf ca. 2/3 seines Umfangs.  Letzteres garantiert eine hervorragende Energieleitung vom Rohr an die Aluminium-Wärmeverteiler.

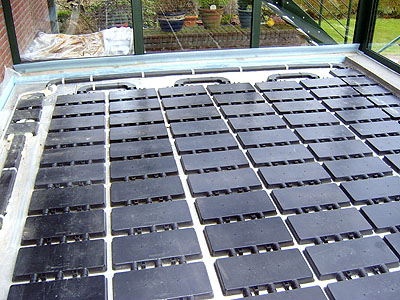

Dies ist das komplett installierte Heizfeld der Janßen-Fußbodenheizung im Nassaufbau. Die schwarzen Kunststoff-Heizflächenabdeckungen haben die Aufgabe das Heizrohr und die aufgesteckten Aluminium-Wärmeverteiler komplett von der später eingebrachten Estrichschicht zu trennen. Auf diese Weise kann sich das Heizsystem bei Wärmezuführung frei im Boden ausdehnen, ohne dass es durch die Umschließungskräfte des Estrichs zu Druck- oder Zugspannungen kommen kann. Risse im Oberboden werden auf diese Weise bereits durch die Bauart der Janßen-Fußbodenheizung vermieden.

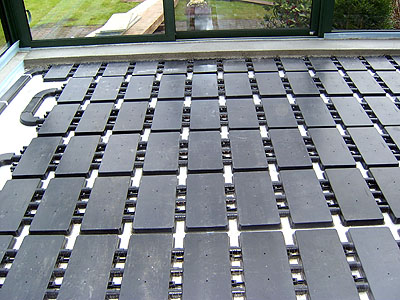

In diesem Wintergaren wurde das Heizrohr in einem Abstand von 45 cm verlegt. Dies ist im Vergleich zu herkömmlichen Fußbodenheizungssystemen zwar ein außergewöhnlich großer Rohrabstand - durch den Einsatz der Aluminium-Wärmeverteiler wird jedoch eine gleichmäßige Verteilung der Wärme über die gesamte Bodenfläche bewirkt, die ihresgleichen sucht. Eine Temperaturwelligkeit ist praktisch nicht feststellbar. Sehen Sie hierzu auch bitte die Thermografien der Janßen-Fußbodenheizung, welche dies eindrucksvoll beweisen.
