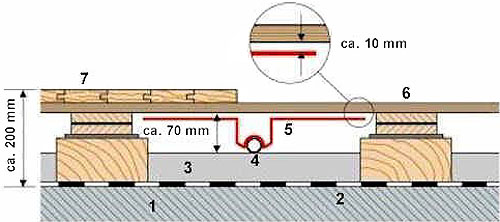

Schnittansicht und Aufbauhöhen der Janßen-Sportbodenheizung |
|
Je nach Sportbodenhersteller können sich Änderungen im Aufbau des flächenelastischen Sportbodens sowie in der gesamten Bodenkonstruktion ergeben. Zur Veranschaulichung haben wir hier die Janßen-Sportbodenheizung im Querschnitt dargestellt. |
 |
| (1) |
Bodenplatte |
| (2) |
10 mm Dampfsperre über Erdreich |
| (3) |
75 mm Wärmedämmung (Wärmeleitgruppe 025) |
| (4) |
Heizrohr |
| (5) |
Aluminium-Wärmeverteiler |
| (6) |
Blindboden |
| (7) |
Bodenbelag Parkett oder Linoleum |
|
ca. 200 mm Bodenaufbauhöhe gesamt (inklusive Bodenbelag) |
|
