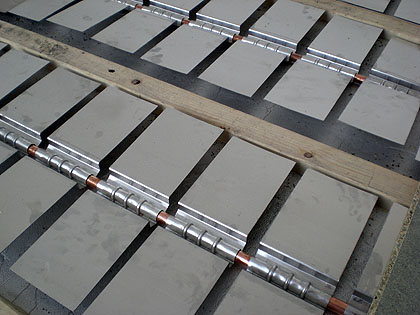

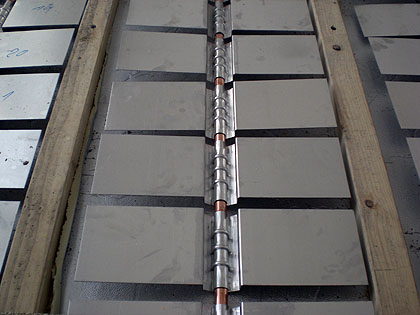

Nachdem die Kupferrohr-Heizschlangen erstellt und die Dichtigkeit des Rohrsystems mittels zulässiger Druckprobe überprüft wurde, können die Aluminium-Wärmeverteiler (Maße: jeweils 120 x 390 mm) auf die Heizrohre aufgesteckt werden. Sie umgreifen das Rohr auf ca. 2/3 seines Umfangs. Dies ermöglicht eine hervorragende Energieübertragung vom Heizrohr auf die Aluminium-Wärmeverteiler.

Bei einem Rohrabstand von 50 cm werden 16 Aluminium-Wärmeverteiler pro m² Bodenfläche benötigt. Der Abstand zwischen den einzelnen Aluminium-Wärmeverteilern beträgt 5 mm.

Sofern der Rohrabstand bzw. der Abstand der Lagerhölzer in der konkreten Bausituation größer oder kleiner sein sollte, so stehen für diesen Fall Aluminium-Wärmeverteiler in Sondergrößen (bis maximal 550 mm Länge) zur Verfügung.
