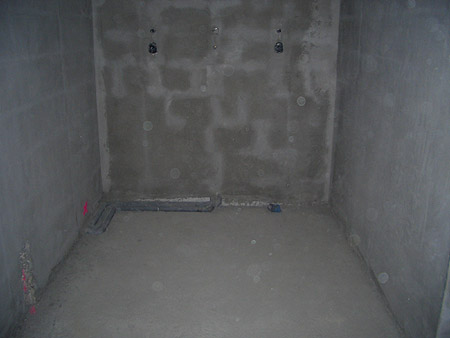

Dies ist der  Duschbereich eines Bades im Obergeschoss. Er ist ca. 2 Meter breit und wird später mit einem Steinboden versehen werden.
Der Steinboden ist der Grund dafür, dass in diesem Bereich überhaupt eine Fußbodenheizung installiert werden kann. Ein separater Heizkreis von der Zentrale gewährleistet, dass stets bis zu 35 ° C Oberflächentemperatur erreicht werden können und so eine angenehme Fußwärme vorhanden ist.

Unter einer handelsüblichen Duschtasse würde eine Fußbodenheizung demgegenüber keinen Sinn machen, da dort praktisch keine dem Raum zu Gute kommende Heizenergie erzielt werden könnte. Ruhende Luft wirkt wie ein Isolator.

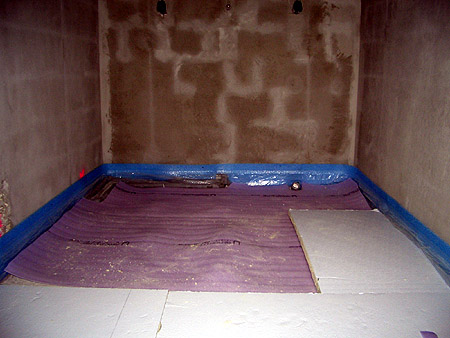

Links ist zu sehen, dass bereits die Wärmedämmplatten und die PE-Folie verlegt wurden. Des weiteren wurde entlang der Wand der Randdämmstreifen gesetzt.

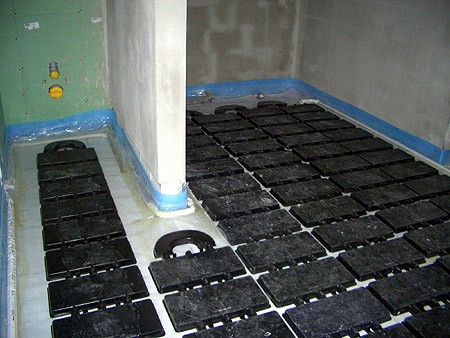

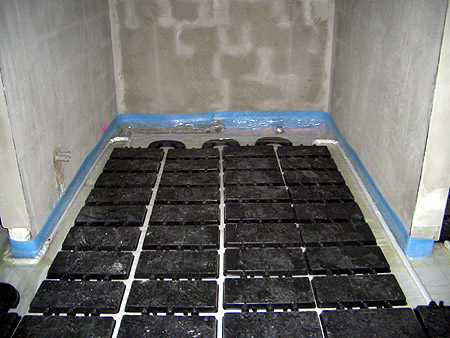

Der komplette Duschbereich hat zur Rückwand hin ein leichtes Gefälle, um dem in diesem Bereich angeordneten Abfluss das Wasser zuführen zu können. Abgesehen vom Abflussbereich wurde der gesamte Duschbereich als Heizfläche ausgestaltet. Wir hatten dem Bauherrn empfohlen, den Abfluss - entgegen der ursprünglichen Planung - nicht in der Mitte der Dusche zu platzieren, um so eine saubere Trennung von Heiz- und Abflussbereich zu erreichen.

Nach der Fertigstellung:

Das Badezimmer wurde ebenfalls mit dem Dielenboden der übrigen Zimmer ausgerüstet. Durch die geöffnete Glasschiebetür hat man einen Blick auf den Steinboden im Duschbereich. Dieser ist leicht zur hinteren Wand geneigt, wo sich der Abfluss befindet.

Nach der Fertigstellung:

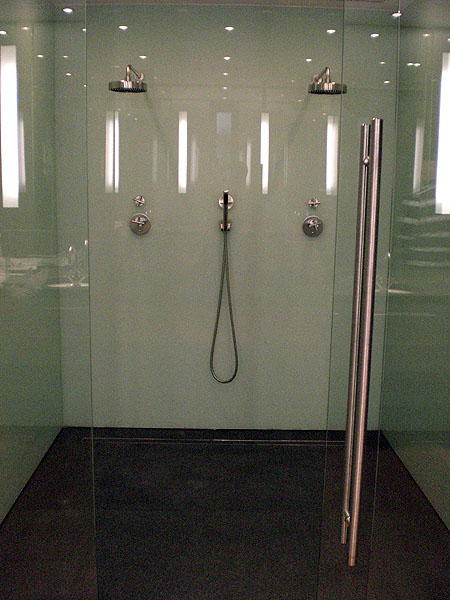

Ein Blick auf den gesamten Duschbereich.

Hier ein Blick auf den Duschbereich mit dem angrenzenden WC-Bereich.

Nach der Fertigstellung:

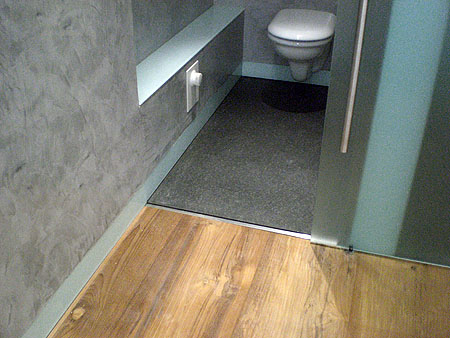

Der WC-Bereich ist ebenfalls mittels einer Glasschiebetür vom übrigen Badezimmer getrennt. Er wurde mit einem Steinboden versehen. Sie sehen, selbst innerhalb eines Raumes kann die Janßen-Fußbodenheizung mit verschiedenen Bodenbelägen beliebig kombiniert werden.

Häufig die Bodenfläche eines Bades zu klein, als dass die Heizlast ausschließlich mittels einer FBH gedeckt werden kann. In diesen Fällen ist es von Vorteil, dass man die Janßen-Fußbodenheizung mit derselben Vorlauftemperatur wie einen Badheizkörper betreiben kann, ohne dass eine zweite Regelanlage, Beimischung o.ä. erforderlich ist. Auch wenn man einen Heizkörper nur als Handtuchwärmer wünscht, ist eine Kombination mit der Janßen-FBH ohne Zusatzkosten möglich.
