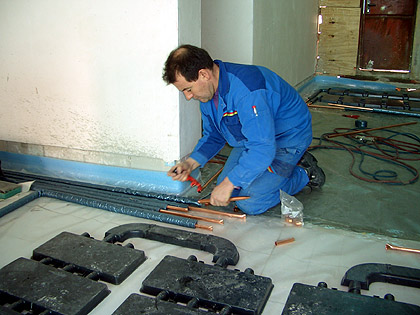

Auf diesem Foto sehen Sie, wie ein Mitarbeiter des Heizungsbauunternehmens den Heizkreis des "kleinen" Flurs im Erdgeschoss an die Vorlaufleitung anschließt.

Dazu werden die Kupferrohr entsprechend den Verlegeplänen gebogen und anschließend durch Löten miteinander verbunden.

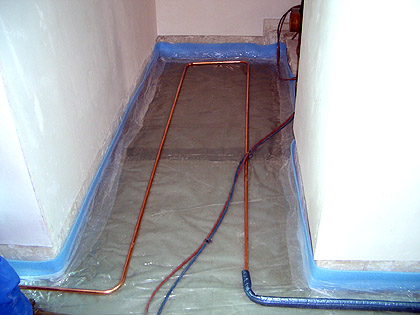

Dies ist ein Blick in den Flurbereich, welcher zur Garage des Hauses führt. Hier verlaufen nur 2 Heizrohre mit einem Abstand von 50 cm. Die Heizlast dieses kleinen Raumes wird aber auch von der Fußbodenheizung der offen angrenzenden übrigen Räume des Erdgeschosses mit getragen.

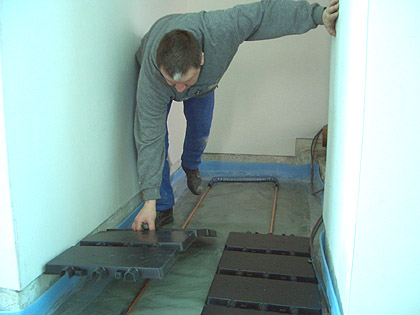

Hier ist zu sehen, wie die hochwertigen Kunststoff-Heizflächenabdeckungen auf das Heizrohr gelegt werden. In diese sind die Aluminium-Wärmeverteiler bereits werksseitig integriert worden.

Ausführliche Informationen zum Sinn und der Wirkungsweise der Heizflächenabdeckung mit den integrierten Aluminium-Wärmeverteilern erhalten Sie auf der folgenden Seite.

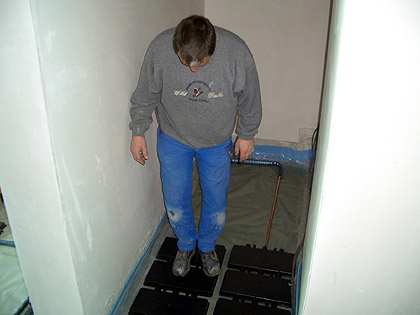

Nachdem die Kunststoff-Heizflächenabdeckung auf das Heizrohr gelegt wurde, muss man nur noch darüber gehen. Dadurch rasten die Aluminium-Wärmeverteiler fest auf dem Heizrohr ein und umgreifen es anschließend auf ca. 2/3 seines Umfangs.  Anhand der Tatsache, dass man im Rahmen der Montage die Heizflächenabdeckungen begehen muss, können Sie bereits deren hochwertige Verarbeitung erkennen. Die Heizflächenabdeckungen nehmen durch das Begehen keinen Schaden.
