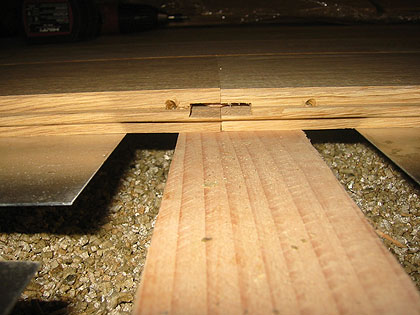

Dies ist eine Detailaufnahme der Bodenkonstruktion. Links sehen Sie noch einen Teil des rechten Flügels eines Aluminium-Wärmverteilers. Dieser liegt direkt am Holzdielenboden an und gewährleistet so eine hervorragende Energieübertragung vom Heizsystem an den Oberboden und anschließend an den Raum. Der Holzdielenboden wurde vorliegend direkt auf die Lagerhölzer geschraubt. Rechts und links des Lagerholzes ist die Schüttung zu sehen.

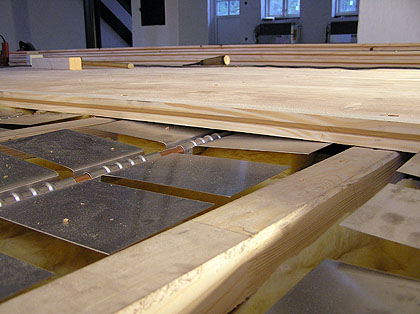

Hier sehen Sie ein Einbaubeispiel von einem anderen Bauvorhaben mit einer anderen Art der Dämmung.

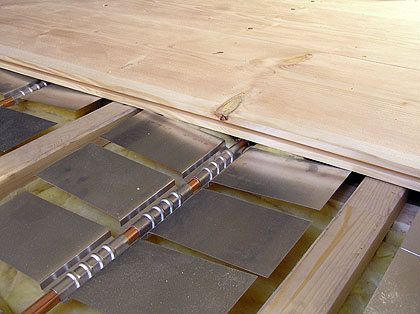

Aber auch hier ist gut zu erkennen, wie die Flügelenden der Aluminium-Wärmeverteiler direkt am Holzboden anliegen. Bei der Janßen-FBH findet aufgrund der einzigartigen Bauweise bereits innerhalb der Bodenkonstruktion durch die Form der Aluminium-Wärmeverteiler eine Art "Vorregelung" im Rahmen der Heizenergieabgabe statt.

Dort, wo die meiste Heizenergie anliegt (direkt über dem Heizrohr), ist das Heizsystem am weitesten vom Oberboden entfernt. Wenn im Verlauf der Flügel der Aluminium-Wärmeverteiler die Heizenergie hin zu den Enden der Flügel abnimmt, so nähern sich diese dem Oberboden an, bis sie schließlich ganz anliegen. Dies gewährleistet eine ideale Energieverteilung über die gesamte Bodenfläche.
