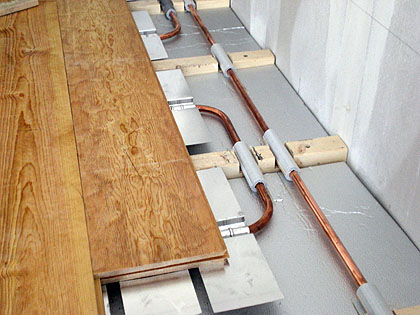

Auf diesem Foto ist ein Bogenbereich des Heizfeldes und eine Heizkreis-Vorlaufleitung zu erkennen. Im Bogenbereich der Heizschlangen werden keine Aluminium-Wärmeverteiler aufgebracht.

Im Bereich der Heizschlangen-Bögen, sowie für Vor-und Rücklaufleitungen sind zusätzlich kleine Einschnitte von ca. 40 mm Tiefe in die Lagerhölzer vorzunehmen.

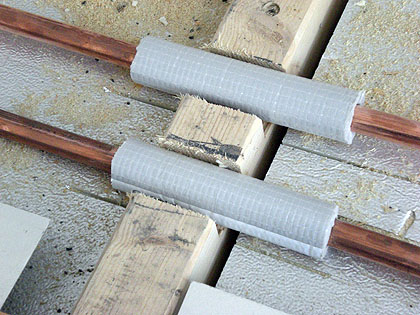

Hier sind die Aussparungen im Bereich der Lagerhölzer noch einmal vergrößert dargestellt.

Die Heizrohre können außerhalb des Heizfeldes zusätzlich noch mit einer Dämmschicht ummantelt werden - unbedingt notwendig ist dies jedoch nicht.
