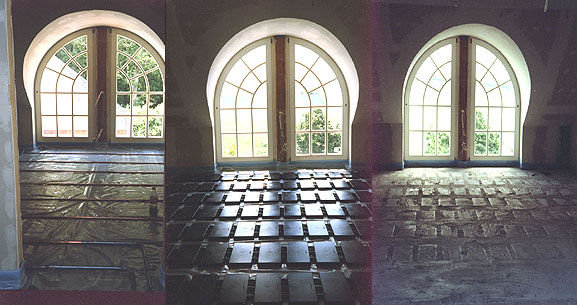

Auf dieser Fotomontage sehen Sie drei Stadien der Montage der Janßen-Fußbodenheizung im Nassaufbau. Im linken Bereich der Abbildung sehen Sie Teile der montierten Kupfer-Heizschlangen. Auf diese werden nach erfolgter Druckprobe die Heizflächenabdeckungen mit den integrierten Aluminium-Wärmeverteilern aufgebracht, indem man jeweils 4 Abdeckungen, die werksseitig bereits zu einer Montageeinheit verbunden sind, auf die Heizrohre legt und anschließend begeht, bis die Aluminium-Wärmeverteiler auf dem Heizrohr einrasten. Im rechten Bereich der Abbildung ist bereits der Zementestrich in die Freiflächen zwischen den Heizflächenabdeckungen und in die Randbereiche eingebracht worden. Im Anschluss daran wird die gesamte Bodenfläche mit Estrich versehen.
