Nachfolgend möchten wir Ihnen die Montage der Heizrohre noch einmal ausführlich darstellen.
Die Erstellung der Kupfer-Heizrohrschlangen stellt für keinen Heizungsbauer ein Problem dar. Letztlich geht es lediglich um das fachgerechte Verbinden von Kupferrohren mittels Löten oder Verpressen - also um absolutes Basiskönnen! Vorliegend wird ein Kupferrohr in 18 x 1 mm verarbeitet. Angeliefert wird dies regelmäßig als Stangenmaterial à 5 Meter Länge.

Im Rahmen der Erstellung der Heizrohrschlagen besteht zunächst eine Wahlmöglichkeit:

Entweder man biegt das Rohr "endlos", wobei sich dann die Verbindungsstellen der einzelnen Rohre zwangsläufig ergeben oder man setzt die Bogenbereiche der Heizrohrschlangen jedesmal separat an. Diese Entscheidung überlassen wir dem jeweiligen Heizungsbauer. Persönlich bevorzugen wir jedoch das "Endlosbiegen", da weniger Verbindungsstellen entstehen.

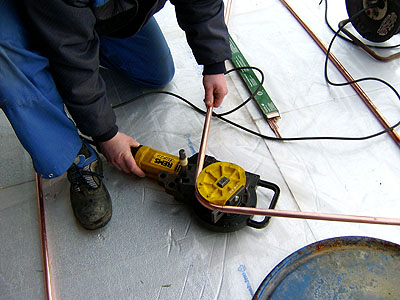

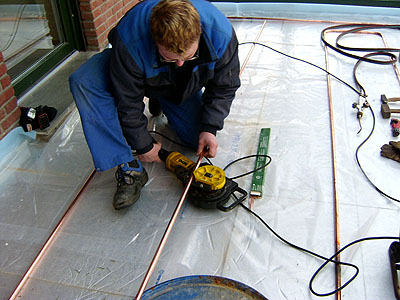

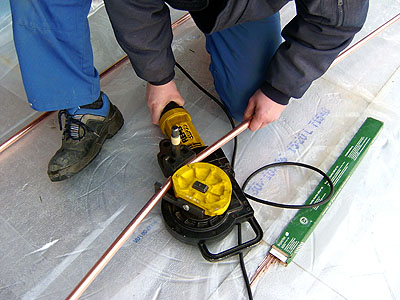

Mittels eines Biegegerätes werden die Kupferrohrstangen - wie links zu sehen - zu Bögen verformt.

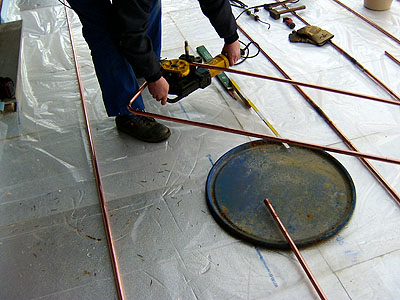

Hier ist der erstellte 180 ° - Bogen zu sehen. An den jeweiligen Enden des Rohres werden nun die nächsten Rohre angebunden.
