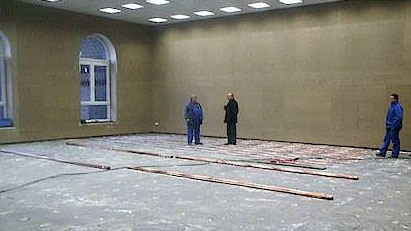

Auf dieser Abbildung sehen Sie einen Ausschnitt der Turnhalle. Die 75 mm starke PUR-Dämmung (WLG 025) ist bereits verlegt worden. Die Kupferrohre sind zur Vorbereitung der Montage der Heizschlangen bereitgelegt. Herr Janßen (Mitte) bespricht mit den Heizungsmonteuren der ausführenden Firma die einzelnen Montageschritte und vergewissert sich so vor Ort von dem reibungslosen Verlauf der Installationen. |
|

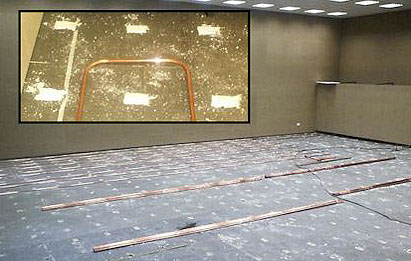

Auf der linken Seite ist eine weitere Ansicht der Halle zu sehen. In dem kleinen Bildausschnitt ist ein Rohrbogen der Heizschlangen zu erkennen. Es wurden seitens der Sportbodenbauer bereits Teile der Dämmung ausgeschnitten. Hier werden später die Vierkantholzklötze eingesetzt, auf welchen die Schwingträger des Sportbodens aufliegen werden. Die Heizschlangen der Fußbodenheizung verlaufen zwischen diesen Aussparungen. Der Anstand zwischen letzteren beträgt 50 cm, variiert jedoch je nach Schwingbodenhersteller. |
