| Janßen-Sportbodenheizung - Projektbeispiel 01 - (Foto 3 von 7) | |
|

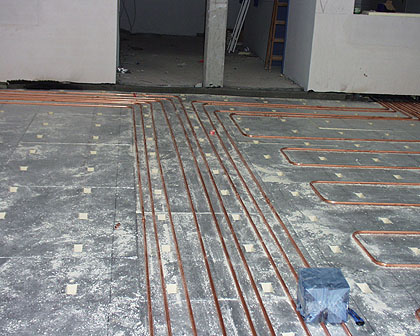

Nachdem dem Aussparungen für die Schwingbodenkonstruktion in die Dämmplatten eingebracht wurden, können die Heizleitungen der Sportbodenheizung installiert werden. Auf dieser Abbildung sehen Sie die Zuleitungen zu den Heizfeldern. |
|

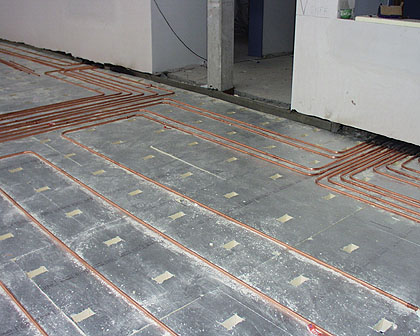

Hier sehen Sie wie die einzelnen Vor- und Rücklaufleitungen vom Heizkreisverteiler in den jeweiligen Nebenräumen zu den einzelnen Heizfeldern in die entsprechenden Drittel der 3-fach-Sporthalle geführt werden. |
|

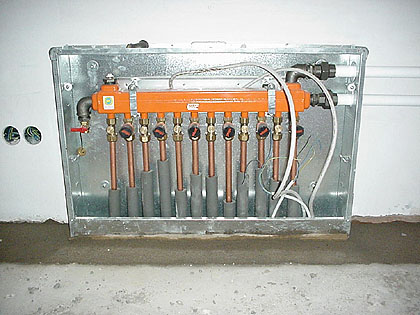

Auf dieser Abbildung ist ein Heizkreisverteiler zu sehen. Es ist einer von insgesamt drei Verteilern mit je 6 Heizkreisen. Jedes Drittel dieser 3-fach-Sporthalle hat jeweils 6 Heizkreise, welche von jeweils einem Verteiler angefahren werden. |
