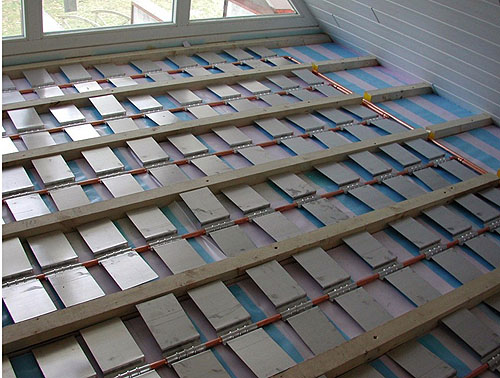

Die Kupferheizrohre wurden bereits zu Heizschlangen verbunden. Diese liegen frei dehnbar in dem durch die Bodenlager geschaffenen Hohlraum. Im Bogenbereich der Heizschlangen sind die Bodenlager einzusägen.

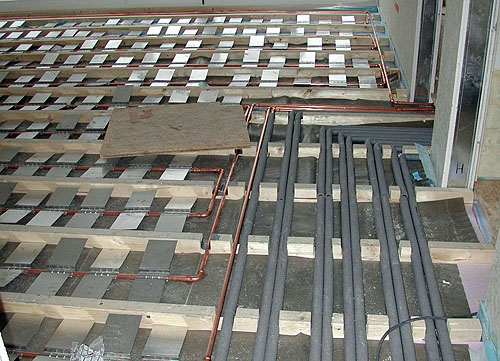

Auf dieser Abbildung kann man erkennen, wie die mit dehnungsaufnehmender Rohrisolation ummantelten Vor- und Rücklaufleitungen der Heizkreise des Obergeschosses durch die einzelnen Räume geführt werden können.

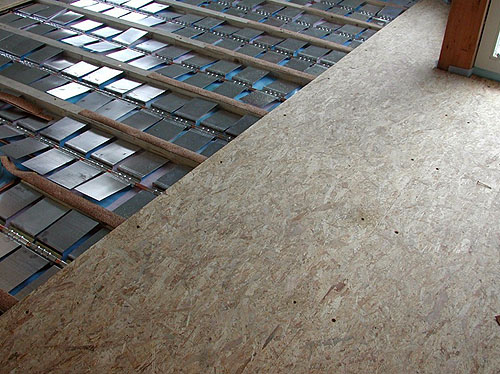

Nach der Montage der Heizrohre und dem Aufbringen der Aluminium-Wärmeverteiler auf diese, kann mit der Verlegung des Blindbodens begonnen werden. Im Regelfall ist dies eine Span- oder Sperrholzplatte. Zuvor werden die Flügel der Aluminium-Wärmeverteiler bei Bedarf ausgerichtet.
