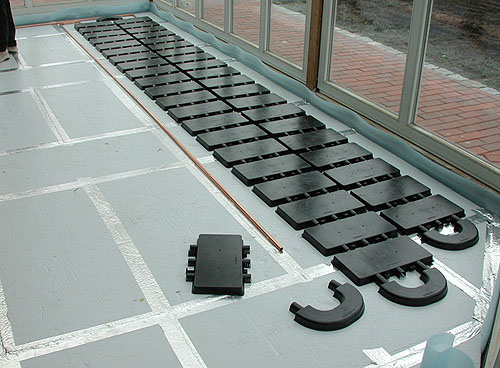

Zu sehen ist, wie auf der bereits verlegten Wärmedämmung die Heizschlangen montiert und anschließend die Heizflächenabdeckungen mit den integrierten Aluminium-Wärmeverteilern aufgebracht werden.

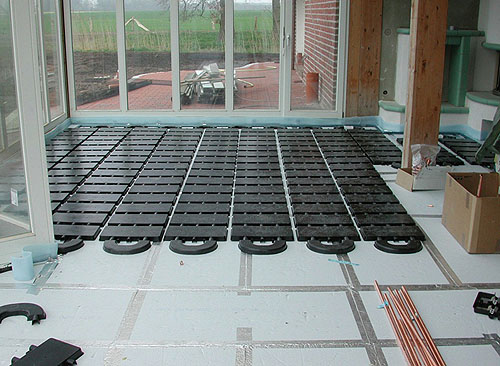

Auf diesem Foto ist eines der zwei Heizfelder des Wintergartens nach der Montage zu sehen. Der Wintergarten schließt sich auf der rechten Seite direkt an das Wohnzimmer an. Hinten rechts ist ein Teil des offenen Kamins zu erkennen. Dieser wird nicht zur Deckung des Wärmebedarfs des Raumes benötigt, sondern dient nur der "Gemütlichkeit".

Hier ist der Wintergarten nach der Fertigstellung zu sehen. Während der Wintergarten (wie oben bereits gesehen) mit der Janßen-Fußbodenheizung im Nassaufbau (d.h. unter Estrich) versehen wurde, ist im Wohnzimmer eine Dielenboden aus 22 mm starken Vollholzdielen eingebracht worden. Dementsprechend wurde als Fußbodenheizung die Janßen-Fußbodenheizung im Trockenaufbau (d.h. innerhalb einer reinen Holzkonstruktion) gewählt.

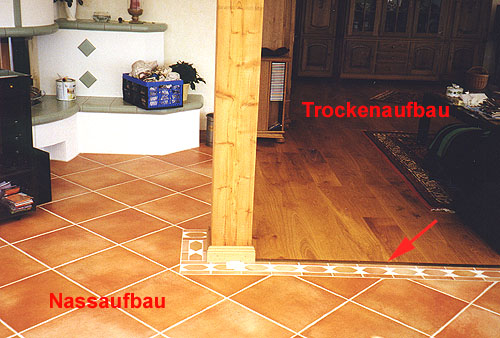

Hier ist noch einmal vergrößert der Übergang vom Fliesenbereich (Nassaufbau) zum Holzbodenbereich (Trockenaufbau) dargestellt. Der Blickwinkel ist aus Richtung des Pfeils auf dem vorherigen Foto. Der Pfeil auf diesem Foto zeigt den exakten Übergang der beiden Heizsysteme an.

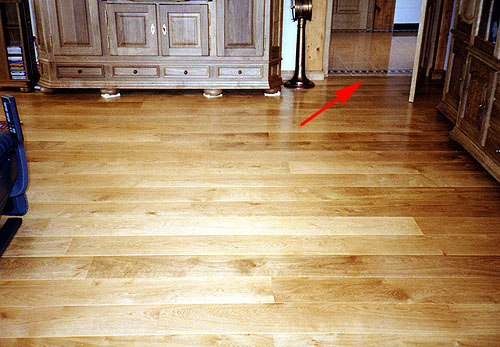

Auf dieser Abbildung ist der Übergang vom Holzdielenbereich des Wohnzimmers zum Fliesenbereich des Flurs dargestellt. Alle einzelnen Heizkreise werden von einem Verteiler mit derselben Heizwassertemperatur gespeist.

Sie sehen, bei der Janßen-Fußbodenheizung sind Sie völlig frei in der Wahl des Oberbodens - von Raum zu Raum oder innerhalb eines Raumes!
