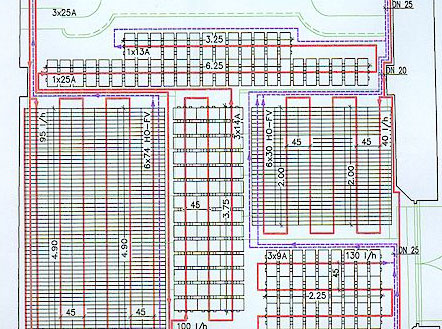

Auf dieser Abbildung sehen Sie den Ausschnitt des Ausführungsplanes der Fußbodenheizung für die Katholische Kirche Schierling. Diese detaillierte Planung bildet die Grundlage für die problemlose Montage der Janßen - Fußbodenheizung. Man erkennt unter anderem die einzelnen Heizflächenabdeckungen in den Gangbereichen und jeden einzelnen Aluminium-Wärmeverteiler in den Bankbereichen. Man sieht ferner die Verlegeabstände und die geraden Rohrlängen. In Rot und blau sind die Vor- und Rücklaufleitungen zu erkennen.
