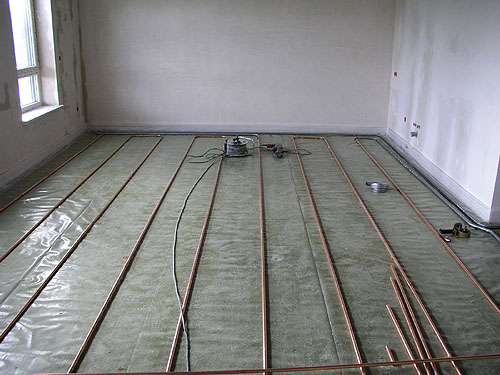

Auf dieser Darstellung ist zu erkennen, wie die Rohrschlangen aus Kupferrohr (in diesem Fall 18 x 1 mm) auf der Dämmung und der PE-Folie installiert werden. Es wird Stangenmaterial verwendet. Für die Bogenbereiche bestehen zwei Möglichkeiten der Montage: Entweder man biegt die geraden Rohrstangen entsprechend den Vorgaben zu Bögen oder man man setzt Eckstücke ein.

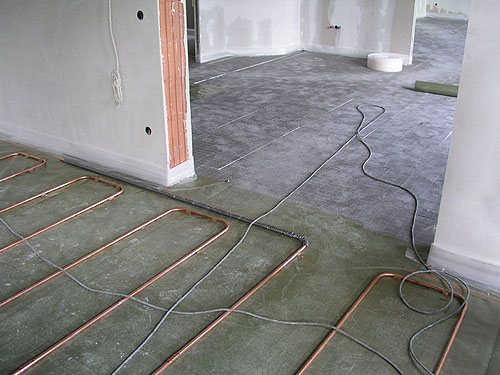

Die Heizrohrschlangen werden auf der Dämmung ohne Befestigung verlegt. Sie liegen allein durch ihr Eigengewicht fixiert auf dem Boden. Auf diese Weise wird vermieden, dass die Dämmschicht verletzt werden kann.
